生物降解母粒代加工_PBAT降解母粒造粒代加工

淀粉基生物降解母粒代加工_玉米淀粉降解母粒代加工淀粉填充生物降解母粒造粒代加工


工艺流程及温度参数运用如下：

1. 原料干燥：将淀粉原料在50-60℃下干燥至含水率不高于3%， 淀粉基生物降解母粒代加工以避免加工过程中出现气泡、降解等问题。

2. 配料混合：预先将高速混合机升温至150℃，恒温10-20分钟。将配好的淀粉、硬脂酸、硬脂酸钙及硬脂酸锌投入混合机中，先低速搅拌1-2分钟，接着高速搅拌混合15-20分钟 淀粉基生物降解母粒代加工，然后投入铝酸酯继续高速搅拌3-5分钟；再投入其它助剂，高速搅拌2-3分钟，再低速搅拌2-3分钟，后投入生物降解树脂低速搅拌1-2分钟后放料冷却。

3. 密炼：按比例将混合好的淀粉、生物降解树脂、增塑剂、润滑剂等加入密炼机，密炼温度控制在155-165℃，转速65-80r/min，密炼时间20-30分钟。

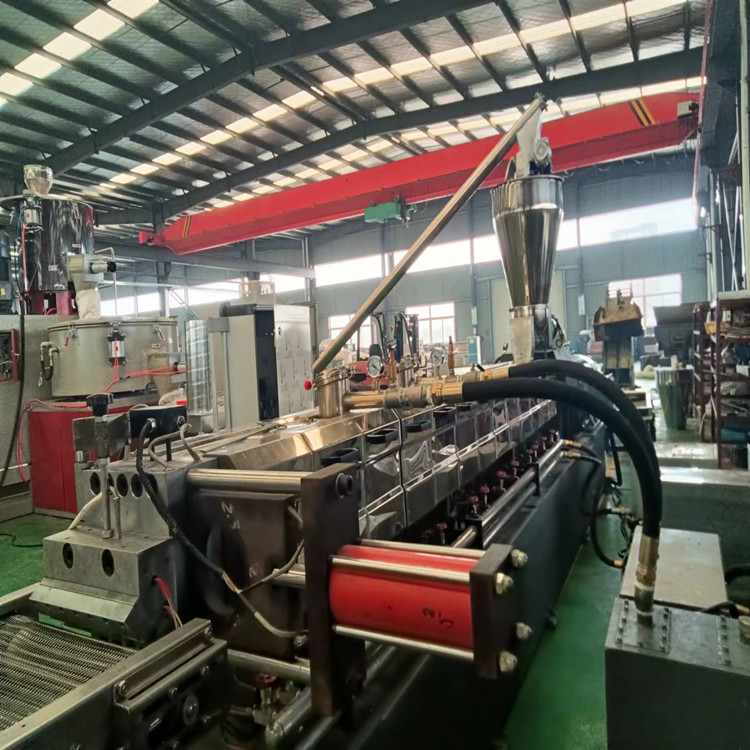

4. 熔融挤出：使用双螺杆挤出机， 淀粉基生物降解母粒代加工机筒温度设置一般为：一区130-135℃、二区135-140℃、三区140-145℃、四区145-150℃、五区150-160℃、六区160-165℃、七区165-170℃、八区165-170℃、机头155-160℃，螺杆转速为60-80r/min。

5. 冷却切粒：挤出的物料经切粒机切成颗粒后，可采用风冷或自然冷却的方式进行冷却。风冷时，环境温度应较低且稳定，以确保颗粒能迅速冷却定型，避免粘连或变形。

 生物降解母粒代加工_PBAT降解母粒造粒代加工

http://www.bsjdl.com/sell/show.php?itemid=36227

PBAT降解母粒造粒代加工_生物降解母粒造粒代加工http://www.bsjdl.com/sell/show.php?itemid=36228

生物酶降解塑料母粒代加工_PLA母粒代加工http://www.bsjdl.com/sell/show.php?itemid=36229

PLA母粒代加工_PBAT母粒代加工

http://www.bsjdl.com/sell/show.php?itemid=36230

PBAT母粒代加工_淀粉基生物降解母粒代加工

http://www.bsjdl.com/sell/show.php?itemid=36231
