点击图片查看原图

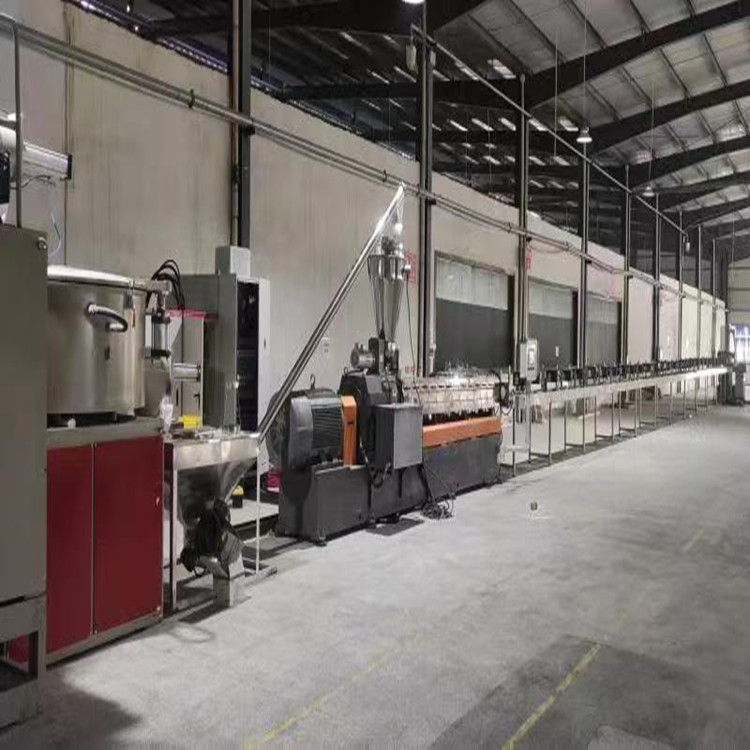

工艺流程及温度参数运用如下：
1. 原料预处理：将改性矿石粉放在烘箱中于 生物酶降解塑料母粒代加工_PLA母粒代加工110-120℃下干燥1小时，去除水分，为后续加工做准备。
2. 混合：预先将高速混合机升温至120℃，恒温10-20分钟，然后将配好的改性矿石粉、天然展著胶、液体壳聚醣和生物酶制剂于高速混合机中低速混合5分钟。混合好的物料下料至密炼机中进行充分混合，混合时间不少于40分钟。

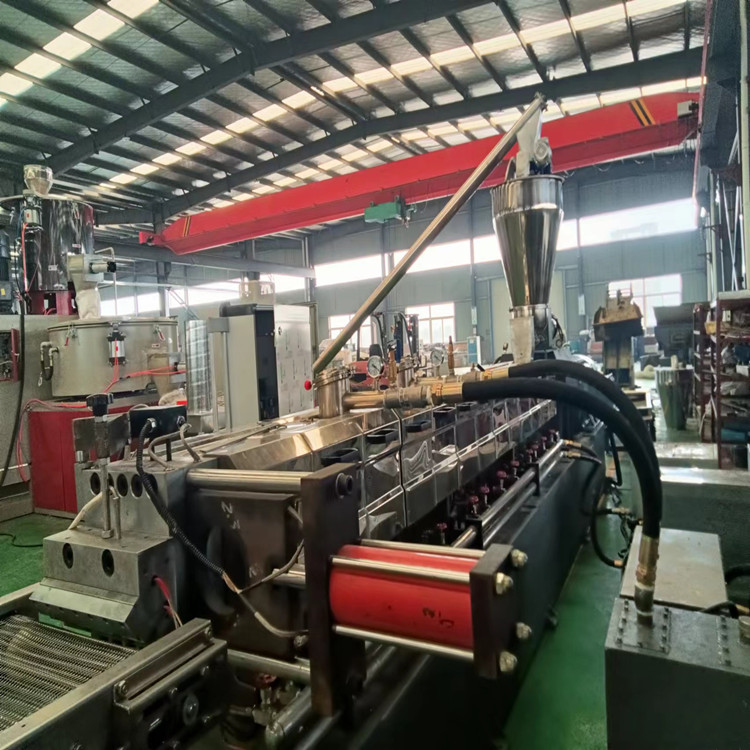

3. 熔融挤出：使用双锥单螺杆挤出机，其加工温度分为13个温度区，分别为：1区115℃，2区140℃，3区165℃，4区165℃，5区160℃，7区150℃，8区140℃，9区135℃，10区135℃，11区135℃，12区140℃，机头170℃，各区温度浮动不超过10℃。主机转速≤300rpm，熔体压力≤7mpa。
4. 冷却切粒：磨头热切后的母粒，经过风冷系统冷却，将颗粒温度降低至室温，便于后续处理。
http://www.bsjdl.com/sell/show.php?itemid=36227
PBAT降解母粒造粒代加工_生物降解母粒造粒代加工http://www.bsjdl.com/sell/show.php?itemid=36228
