点击图片查看原图
PBAT降解母粒造粒代加工艺流程及温度参数运用如下：
1. 原料混合：将PBAT树脂、功能助剂、填料等加入到混合机中，常温低速搅拌。搅拌温度为20-30℃，转速为400-700rpm，搅拌时间为1-3min。之后再加入其他成分继续搅拌， PBAT降解母粒造粒代加工温度同样保持在20-30℃，转速为400-700rpm，搅拌时间为1-5min。

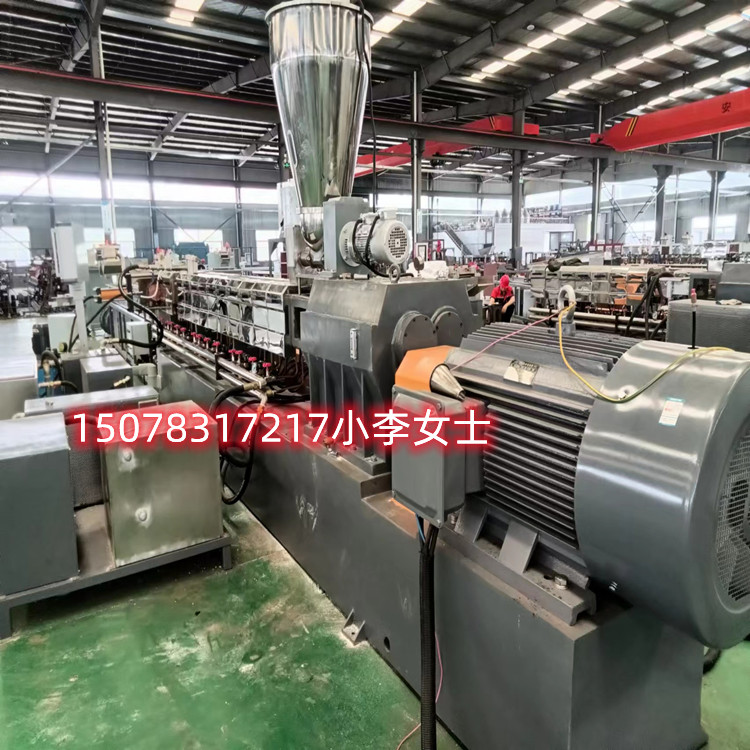

2. 熔融挤出：将混合均匀后的物料加入双螺杆挤出机。双螺杆挤出机的加料口到机头的温度设置一般为100-180℃，例如可以设置为110℃-165℃-165℃-165℃-165℃-165℃-155℃-155℃-155℃-150℃-140℃，螺杆转速为200-400rpm，喂料量为200-500kg/h。也有一些工艺中，双螺杆挤出机的各区温度设置为140-150℃，机头温度145℃。

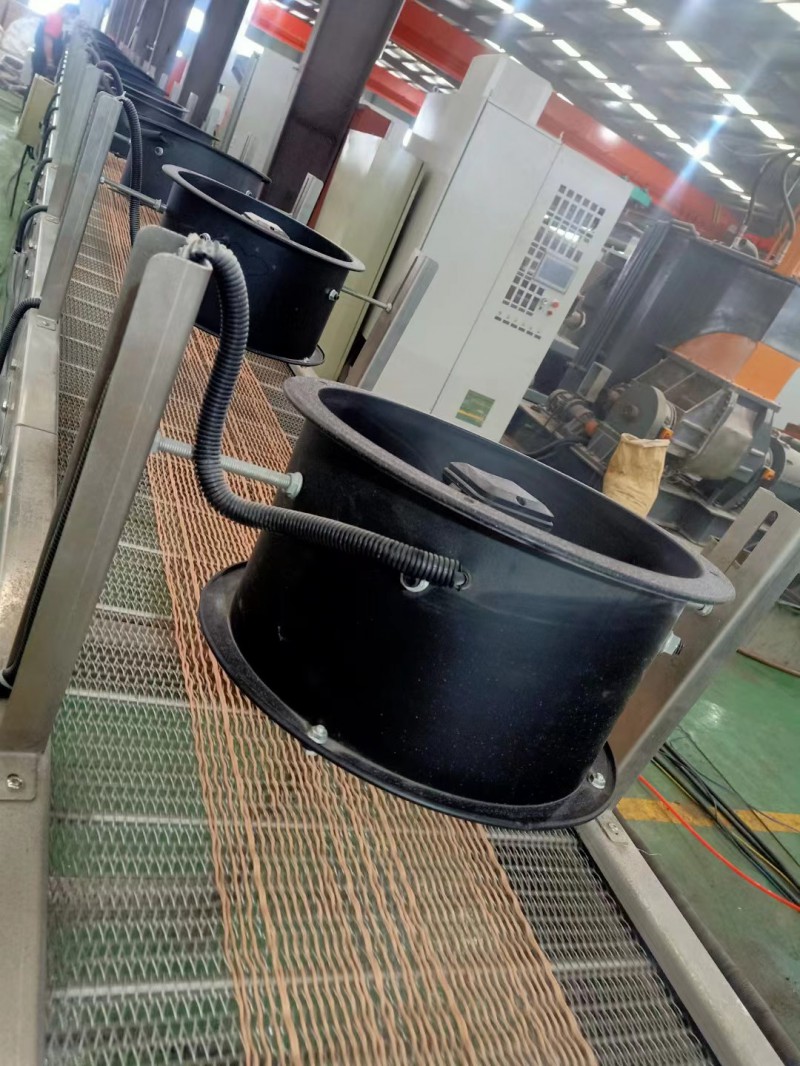

3. 冷却切粒：挤出的物料经切粒机切成颗粒， PBAT降解母粒造粒代加工可采用风冷或水冷的方式进行冷却。风冷时，环境温度应较低且稳定，以确保颗粒能迅速冷却定型，避免粘连或变形；水冷时，水温一般控制在25-35℃左右。
http://www.bsjdl.com/sell/show.php?itemid=36227
